R2S 软路由 OpenClash 安装及订阅使用教程

软路由是在通用计算设备上利用软件实现的路由器，利用软路由可以实现全屋设备科学上网（翻墙）。使用场景：Apple TV、Steam DECK、cmd、git 等不方便安装翻墙软件设备，或者是海外 Android 手机的首次 Google 账号激活等情况。

NanoPi R2S（以下简称R2S）是友善电子团队最新推出的一款实现满速率双千兆的、完全开源的开发板。

NanoPi R2S 使用RK3328 CPU，有两个千兆网络，1G DDR4内存，友善电子团队为NanoPi R2S专门移植了OpenWrt系统，支持Docker CE, 完全开源，用于企业物联网二次开发，个人定制NAS等

OpenClash 是一个可运行在 OpenWrt 上的 Clash 客户端

NanoPi R2S 官方 wiki：wiki.friendlyelec.com

OpenClash 项目地址：https://github.com/vernesong/OpenClash

准备：

NanoPi R2S
SD 卡（推荐闪迪，卡质量不好可能无法启动）
Type-C 电源
SD卡固件刷写工具

以上设备在淘宝都可以买到。

注意：Type-C 电源需要选择标准电压5V的，不建议使用快充充电头，电压协议对不上可能会导致 NanoPi R2S 损坏。淘宝直接搜索"标准电压5V充电头"，选择输出只有 5V2A 的充电头（有些标准电压5V充电头也会号称自己是快充充电头，需要到规格参数中看输出确认）。

刷新固件及安装 OpenClash 操作步骤：

一、下载固件

R2S 官方固件下载地址：https://github.com/friendlyarm/Actions-FriendlyWrt/releases

下载最新官方固件：R2S-R2C-Series-FriendlyWrt-23.05.img.gz

二、安装 SD 卡固件刷写工具 etcher

在 https://etcher.balena.io/#download-etcher 下载并安装 etcher，支持 Windows、MacOS、Linux

三、使用etcher将固件刷写到 SD 卡

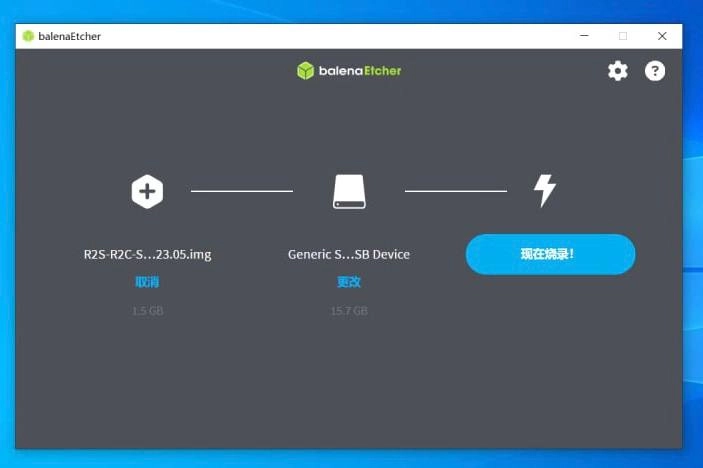

将 SD 卡插入读卡器连接电脑，按照软件提示，选择刚刚下载的固件文件（不用解压），然后写入目标选择 SD卡，点击现在烧录。

使用etcher将R2S官方固件刷写到SD卡

四、插入 SD 卡，启动 R2S

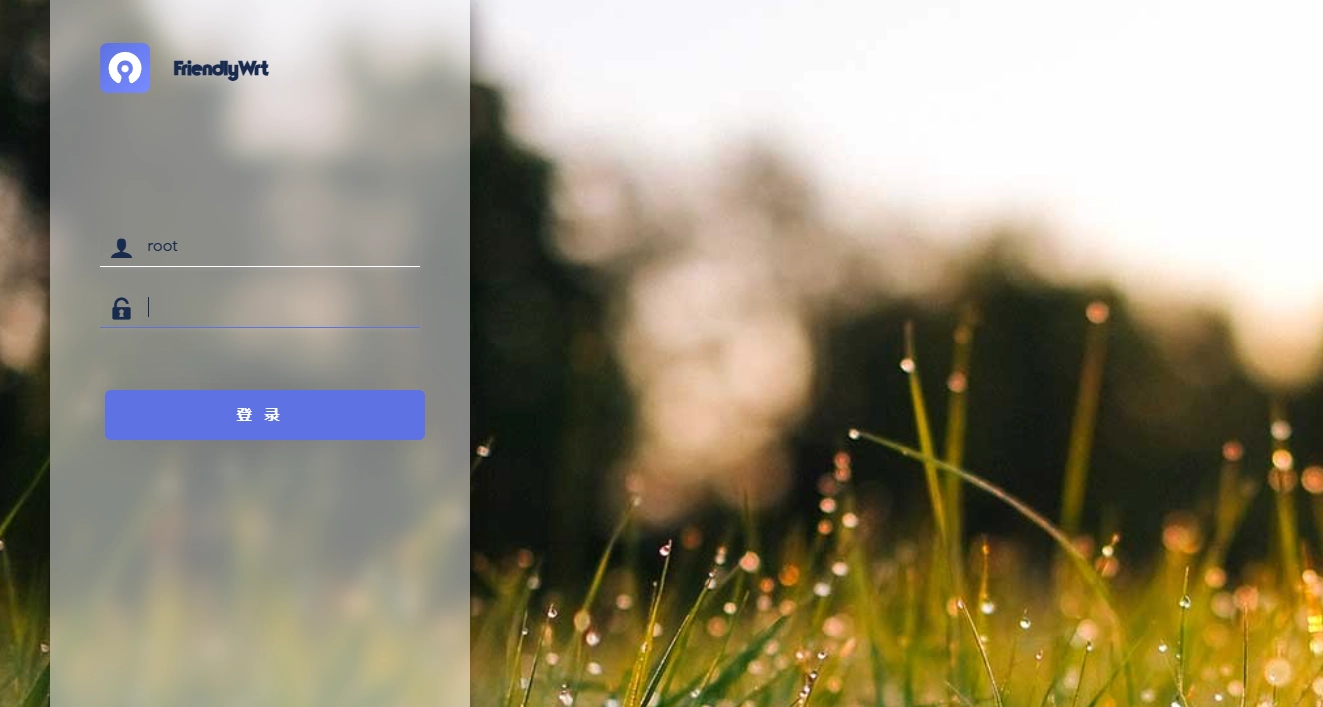

插入 SD 卡并为 R2S 接上电源， sys 指示灯闪烁为系统启动正常。将电脑连接网线到 LAN 口，将 WAN 口连接家中现有路由器，浏览器打开192.168.2.1 密码为 password

插入 SD 卡，启动 R2S

五、安装 OpenClash

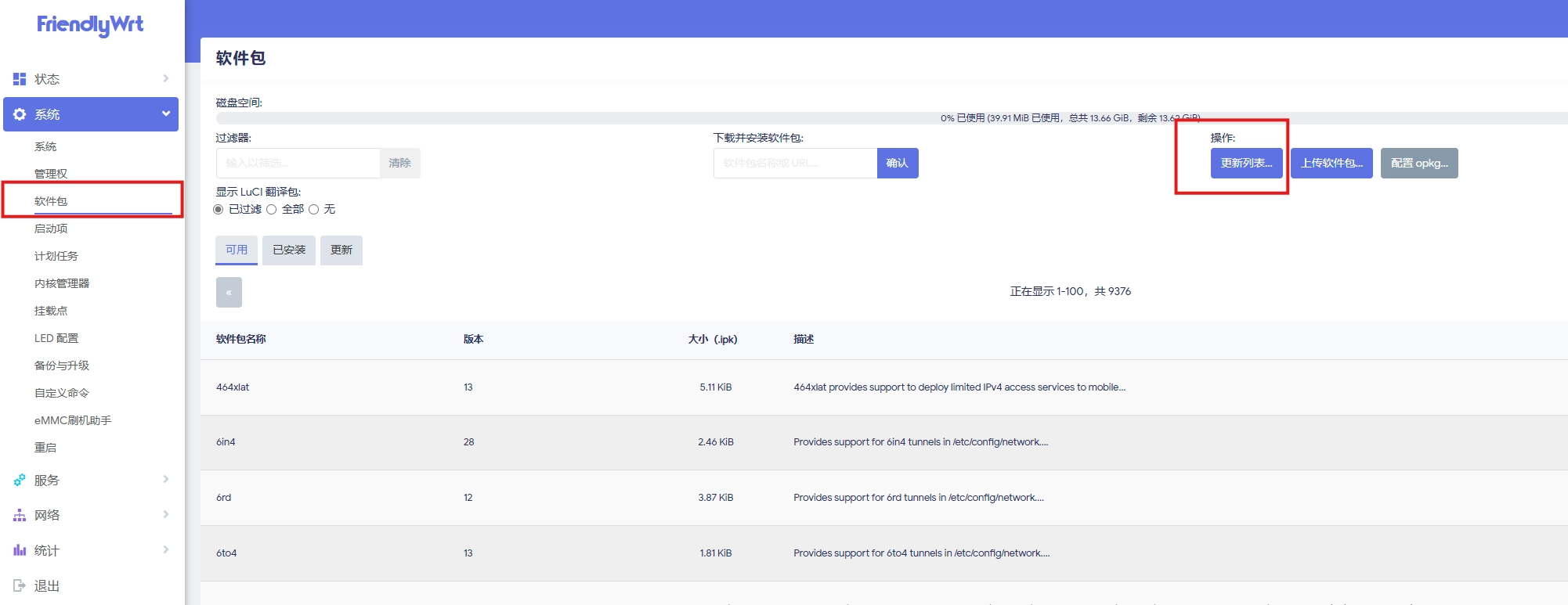

进入软路由后台，进入系统 ->软件包，点击 更新列表，等待更新完成。

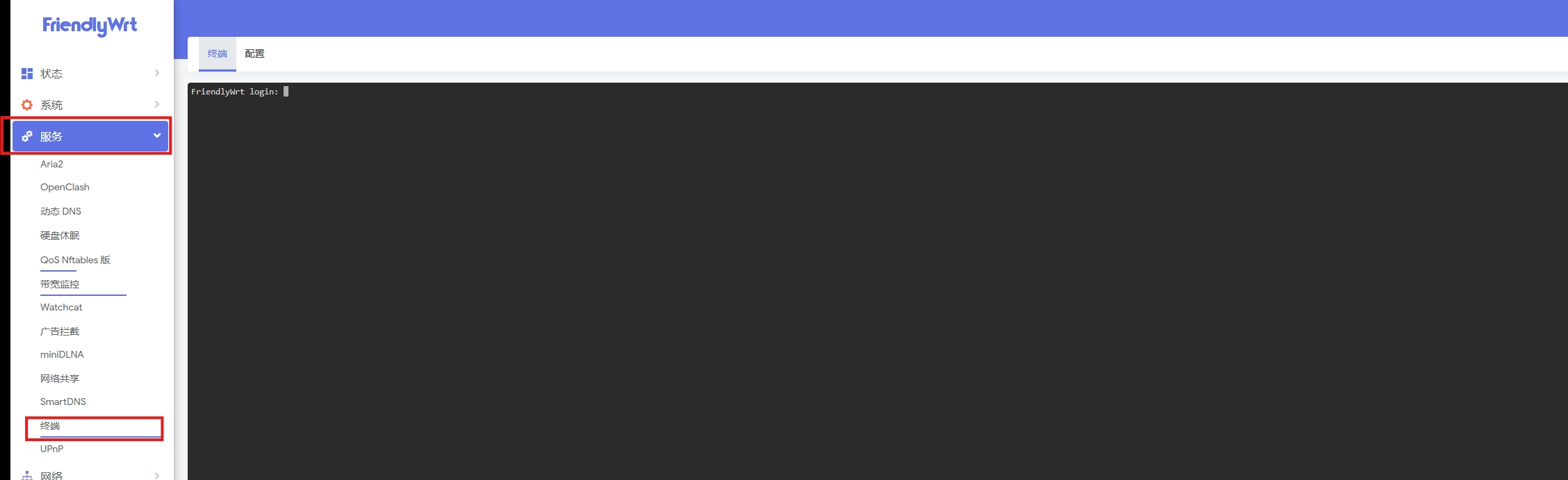

进入服务 -> 终端，输入用户名 root 和密码 password
执行以下 OpenClash 依赖安装命令：

opkg install coreutils-nohup bash iptables dnsmasq-full curl ca-certificates ipset ip-full iptables-mod-tproxy iptables-mod-extra libcap libcap-bin ruby ruby-yaml kmod-tun kmod-inet-diag unzip luci-compat luci luci-base

opkg install coreutils-nohup bash dnsmasq-full curl ca-certificates ipset ip-full libcap libcap-bin ruby ruby-yaml kmod-tun kmod-inet-diag unzip kmod-nft-tproxy luci-compat luci luci-base

下载 OpenClash Assets 中的 ipk 文件 luci-app-openclashx.xx.xxx-betaall.ipk

网址：https://github.com/vernesong/OpenClash/releases

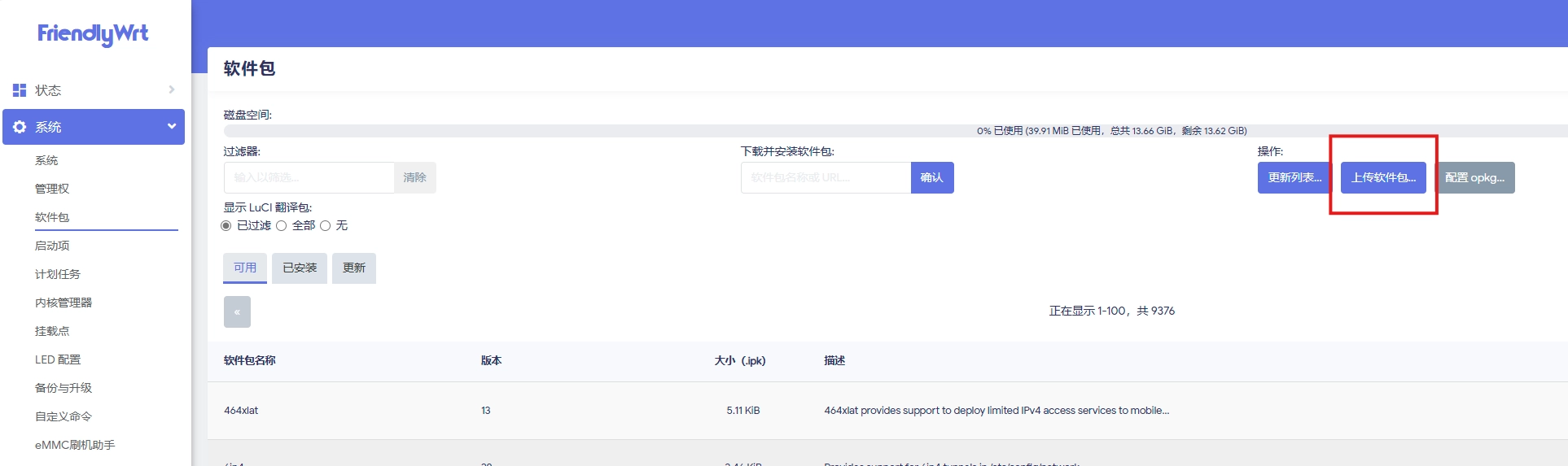

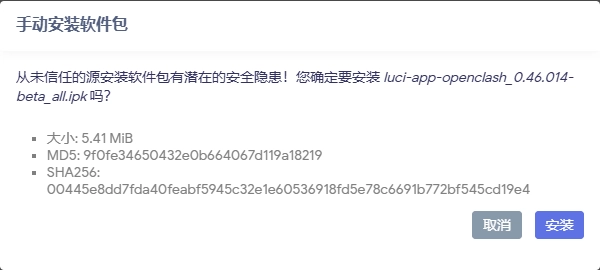

进入系统 ->软件包，点击上传软件包 上传刚刚下载的 ipk 文件后点击安装。
安装完成后重启，进入服务 -> OpenClash

首次打开 openclash 需要下载内核，任意选一个可以连通的cdn域名即可。

机场订阅使用

启用 meta 内核

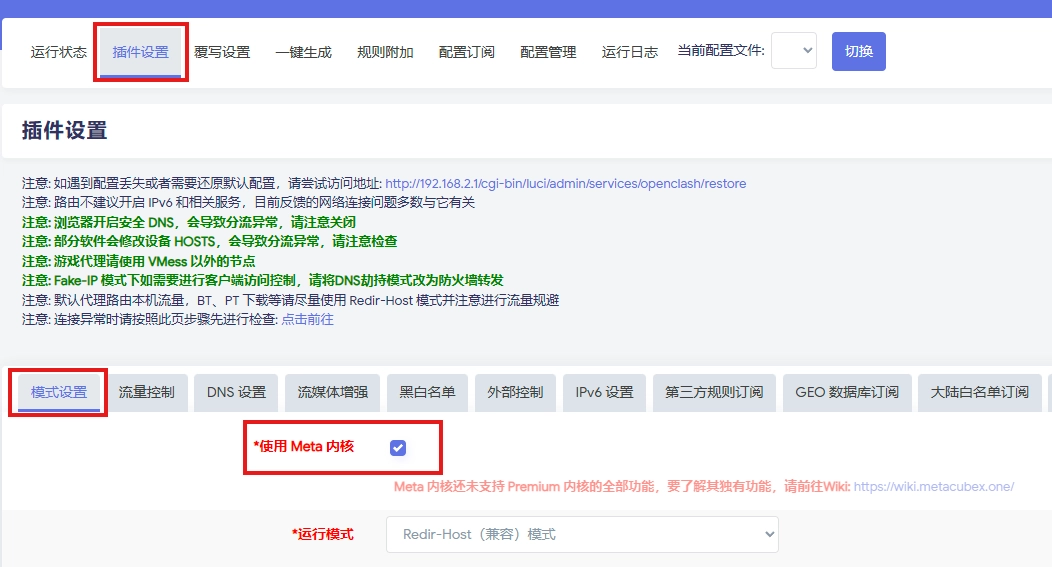

服务 -> OpenClash -> 插件设置 -> 模式设置 勾选 使用 Meta 内核 并点击保存配置
添加订阅

进入 配置订阅

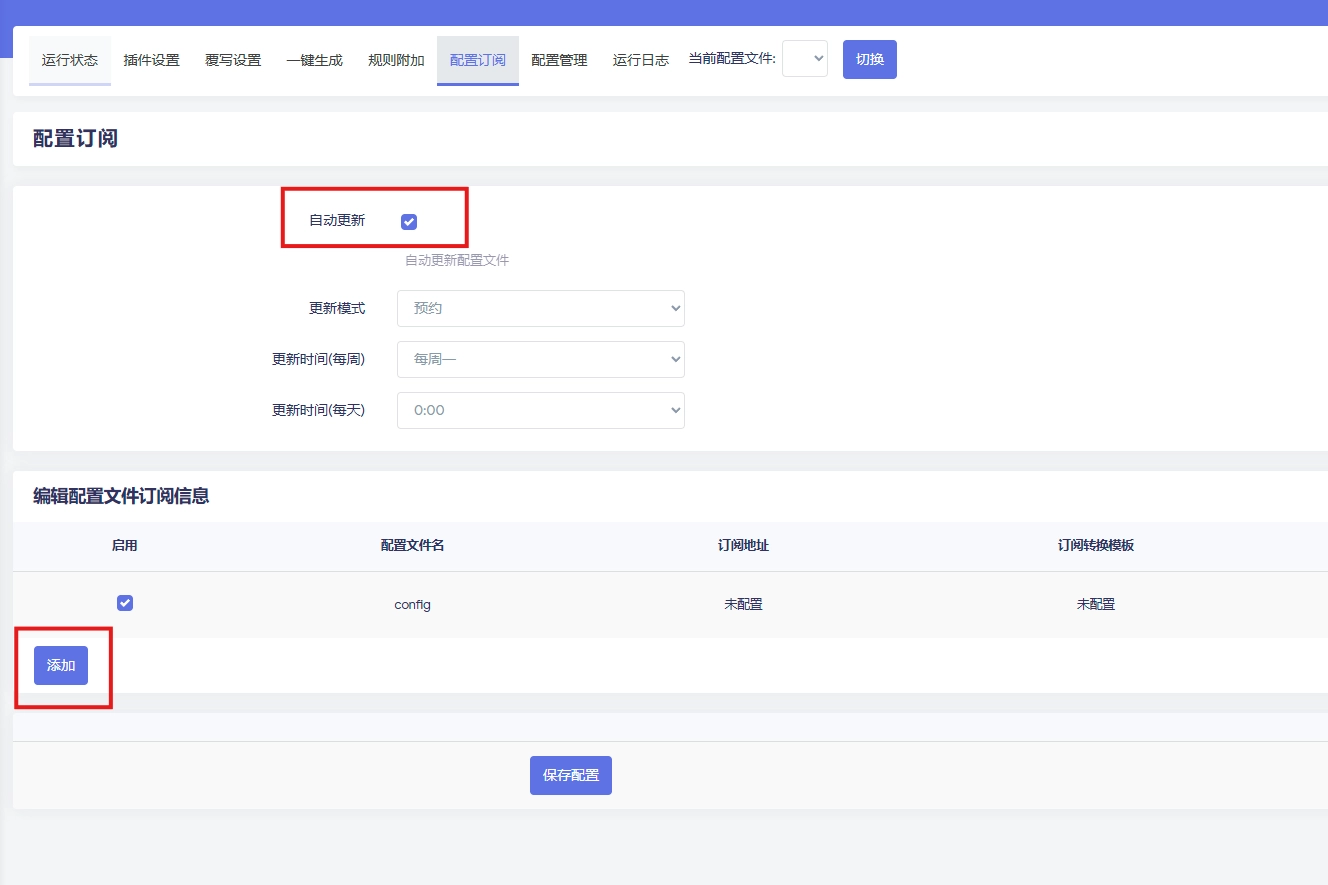

打开自动更新，然后点击添加

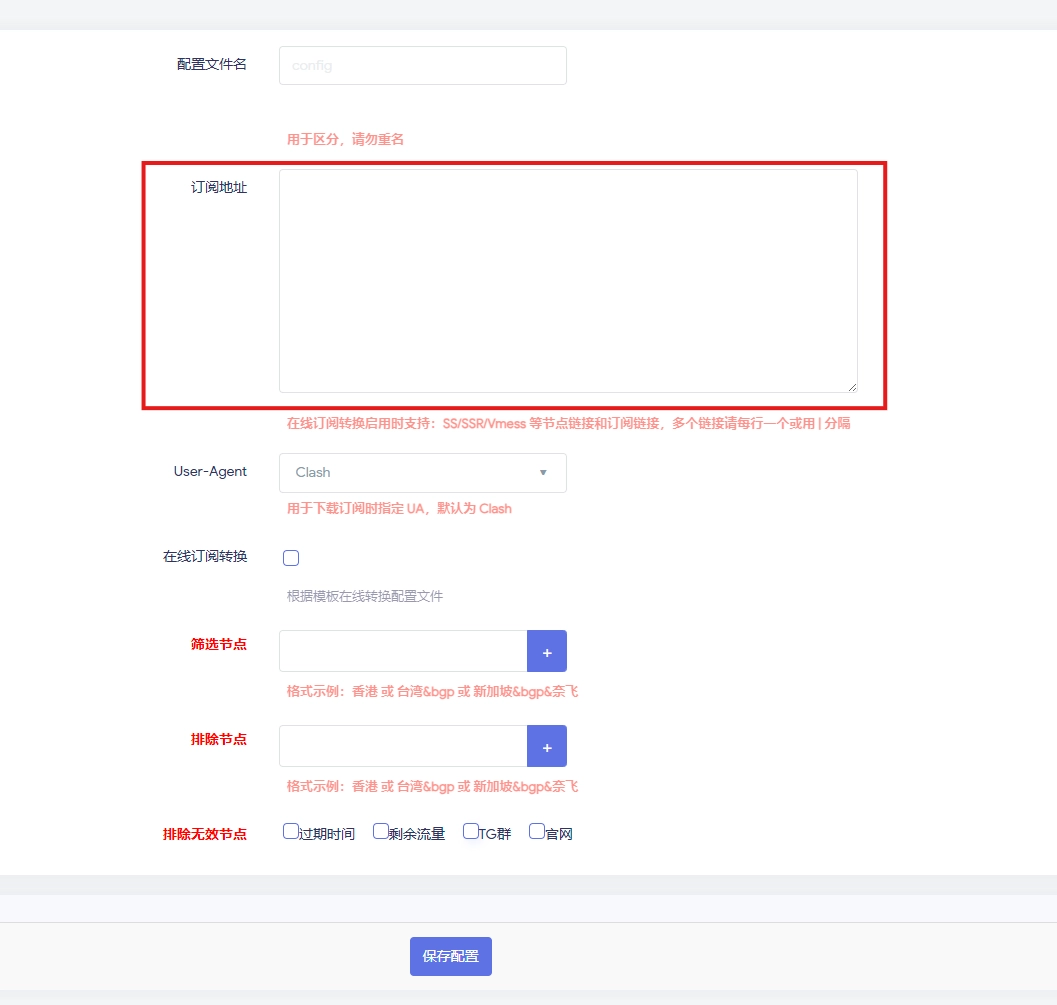

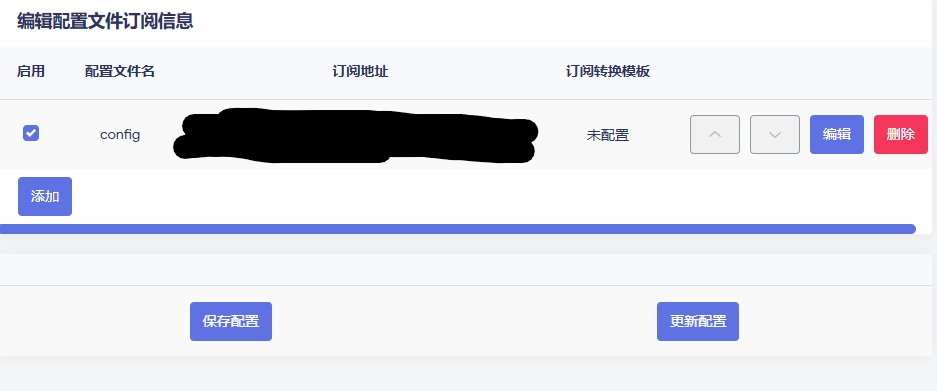

在订阅地址填写机场后台复制的 clash 订阅地址，然后保存并更新配置。

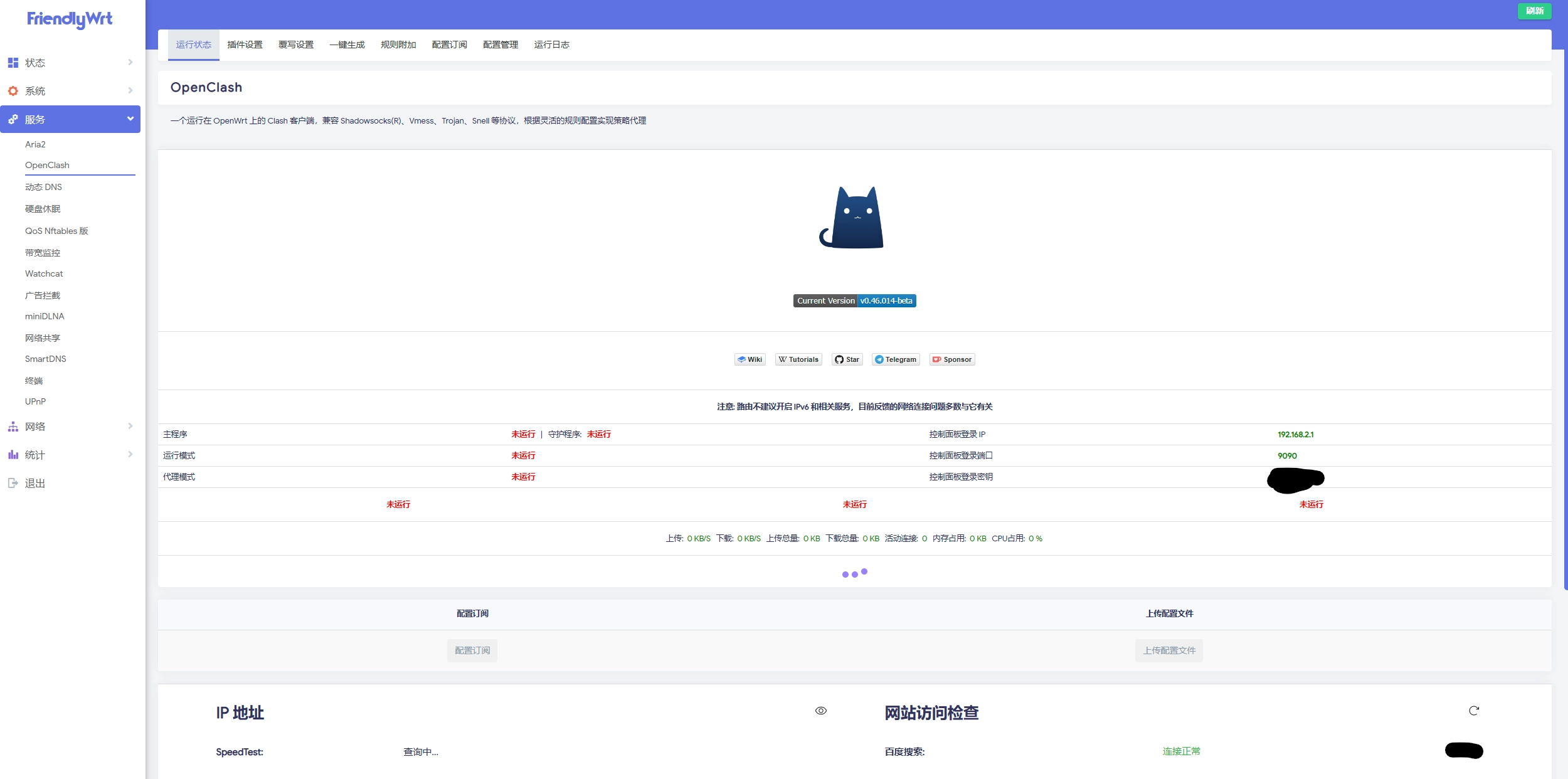

更新订阅后，回到 运行状态 点击 启动 OpenClash
节点选择即配置

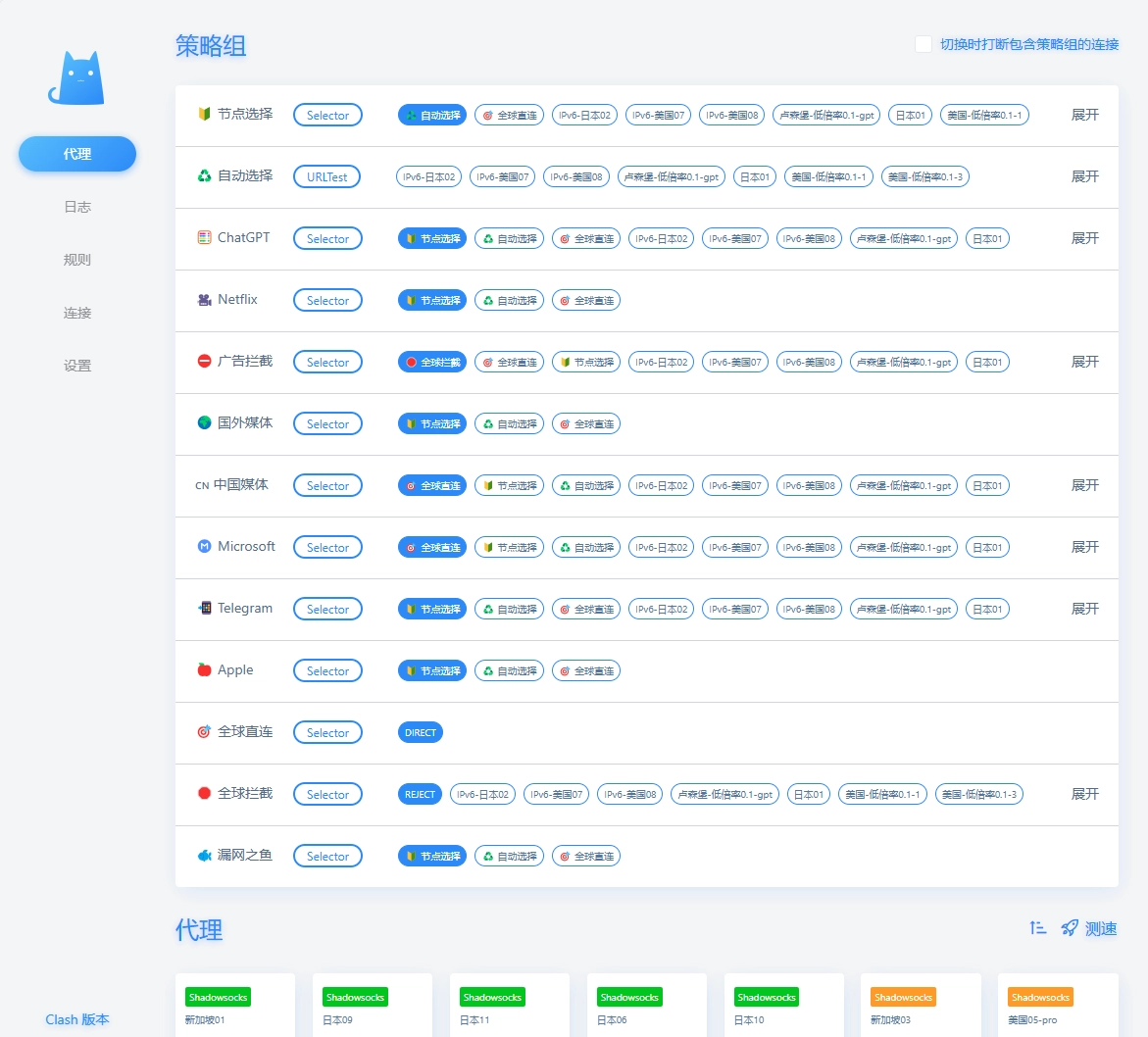

进入 Dashboard 控制面板 即可选择节点

注意：如果浏览器开启了 DNS Over HTTPS，需要关闭才可以正常使用。

软路由与光猫、WIFI路由器的接线

Modem：光猫
R2S：软路由
WIFI：WIFI路由器

                 ┌─────────────────────────────────┐     ┌───────────────────────────┐
                 │                                 │     │                           │
                 │                                 │     │                           │
                 │                                 │     │                           │
                 │                                 │     │                           │
                 │                                 │     │                           │
                 │                             ┌───┴─────┴────────┐                  │      ┌────────┐
┌────────────────┴─────────┐                   │  wan   lan       │                  │      │        │
│               lan        │                   │                  │                  │      │        │
│                          │                   │                  │                  │      │        │
│                          │                   │                  │                  │      │        │
│                          │                   │                  │                  │      │        │
│          Modem           │                   │                  │                  │      │  WIFI  │
│                          │                   │       R2S        │                  │      │        │
│                          │                   │                  │                  │      │        │
│                          │                   │                  │                  └──────┼wan     │
└──────────────────────────┘                   └──────────────────┘                         └────────┘
